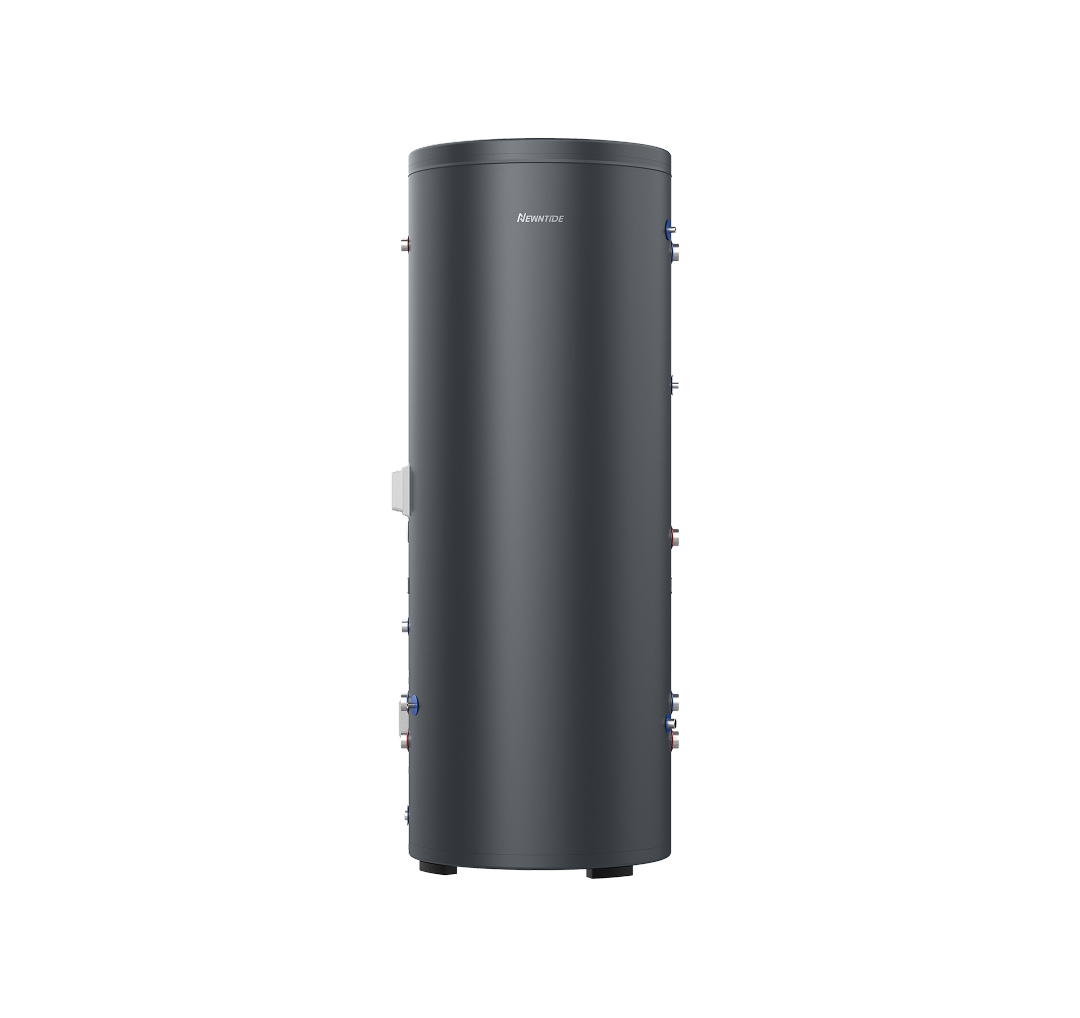

Gecombineerd warmtapwater- en buffervat

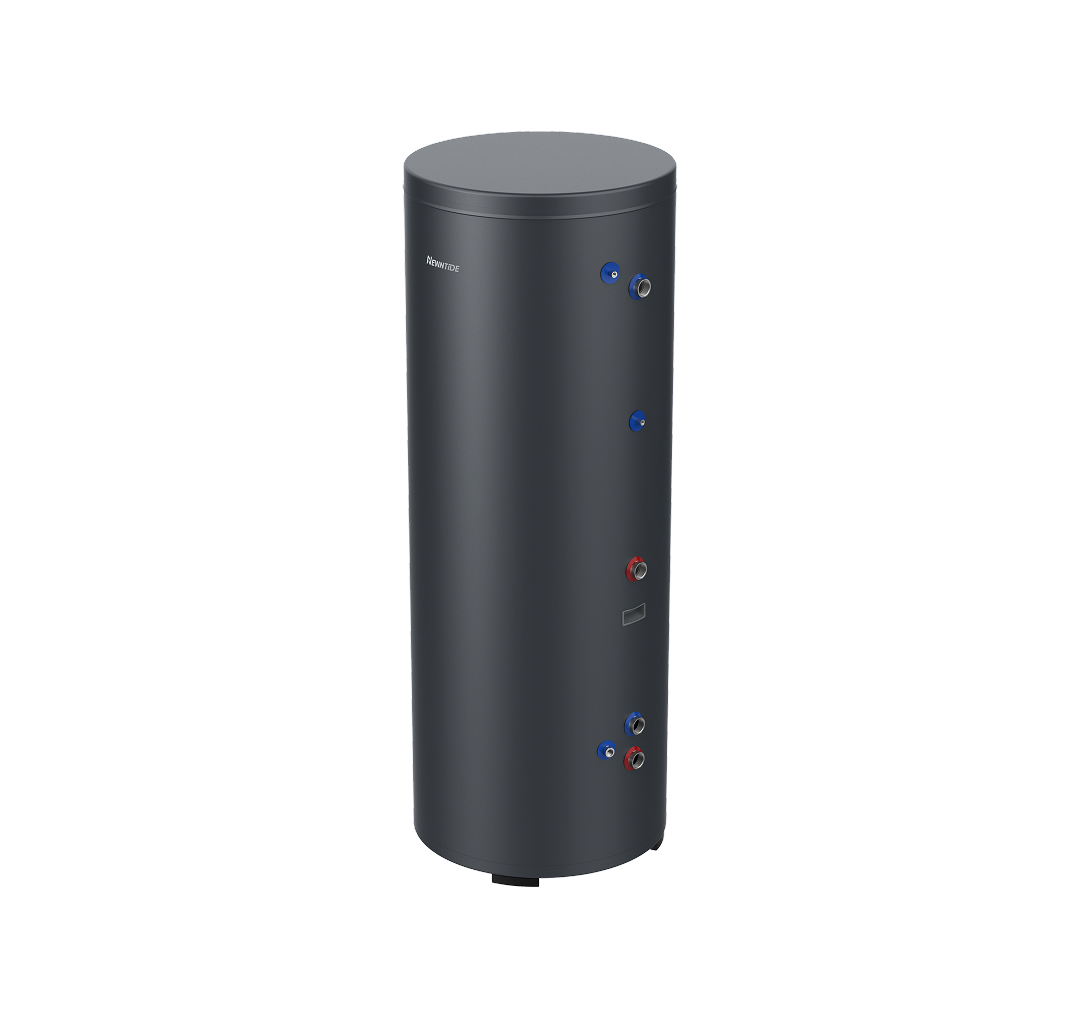

De Newtide NE-F WBHMIC6-SA-serie combineert de opslag van warm tapwater met een buffer voor het verwarmingssysteem in één compacte unit. De serie is beschikbaar in drie uitvoeringen:

  • NE-F185+65WBHMIC6-SA: 185 liter warmtapwater / 65 liter cv-buffer
  • NE-F250+80WBHMIC6-SA: 250 liter warmtapwater / 80 liter cv-buffer
  • NE-F300+110WBHMIC6-SA: 300 liter warmtapwater / 110 liter cv-buffer

Hierdoor kan afhankelijk van de warmwaterbehoefte en beschikbare technische ruimte een passende uitvoering worden gekozen.

Algemene gegevens

Uitvoeringen 185/65, 250/80 en 300/110 liter
Materiaal binnentank SUS316
Materiaal warmtewisselaar SUS316
Isolatiemateriaal Polyurethaanschuim
Elektrisch verwarmingselement 2 kW bij alle uitvoeringen
Thermische desinfectie Geschikt voor thermische desinfectie op 70 °C. De maximale temperatuur van het elektrische verwarmingselement bedraagt 75 °C.

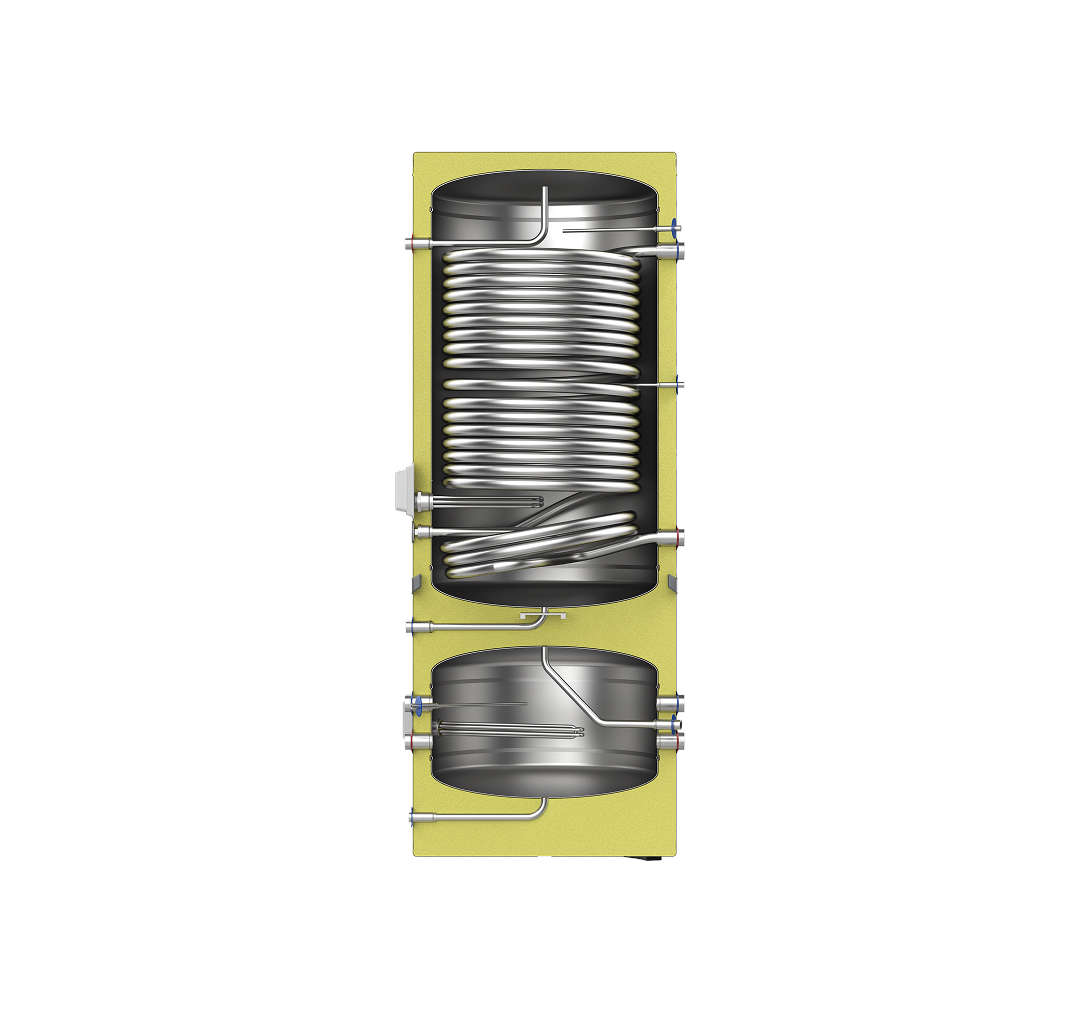

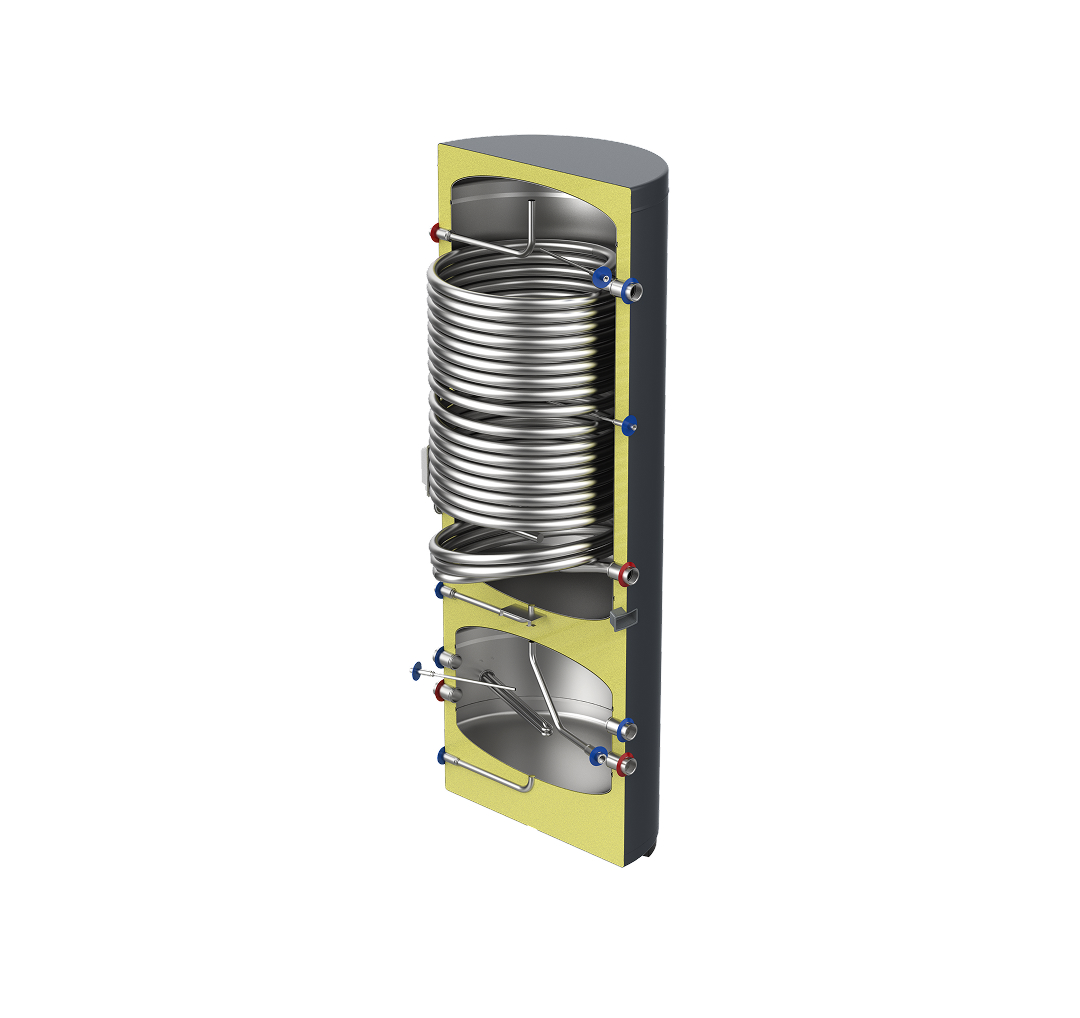

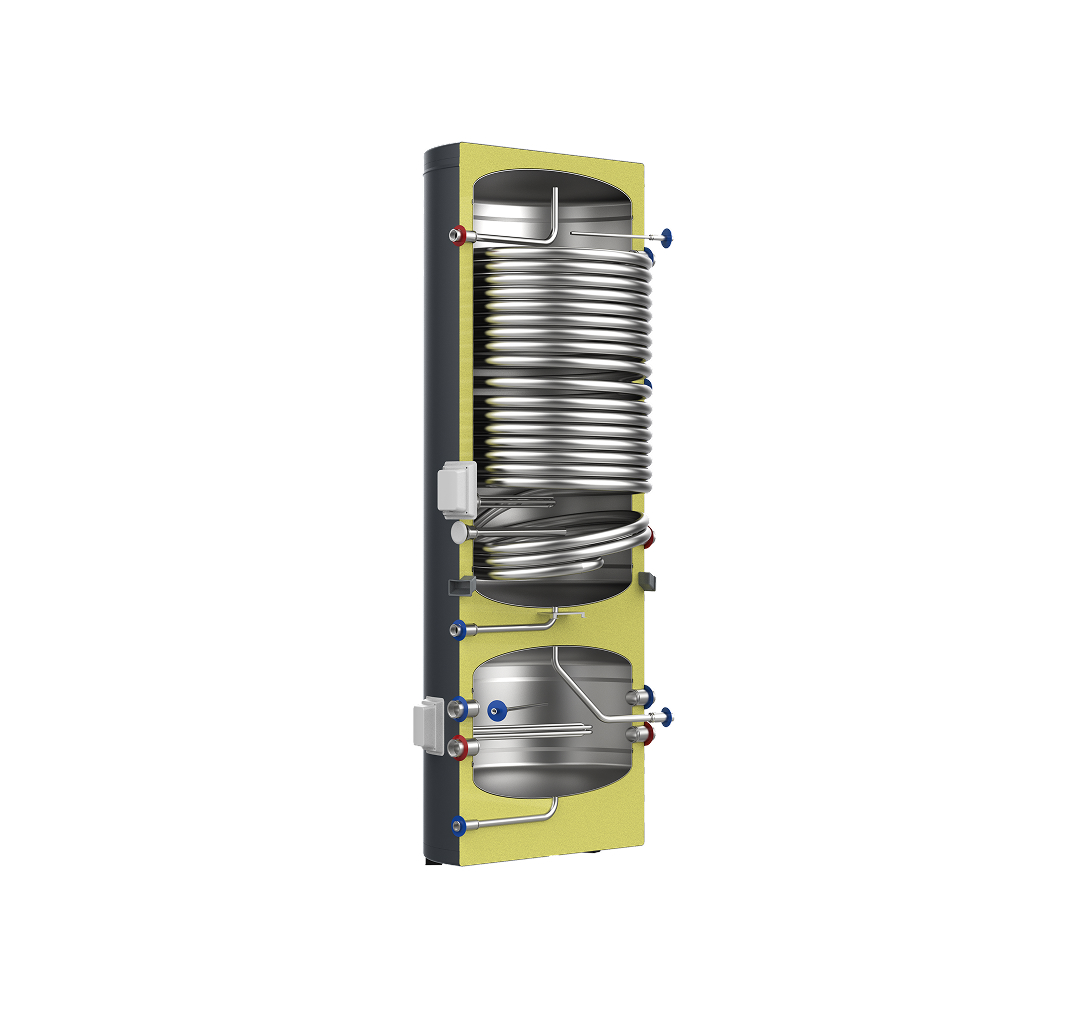

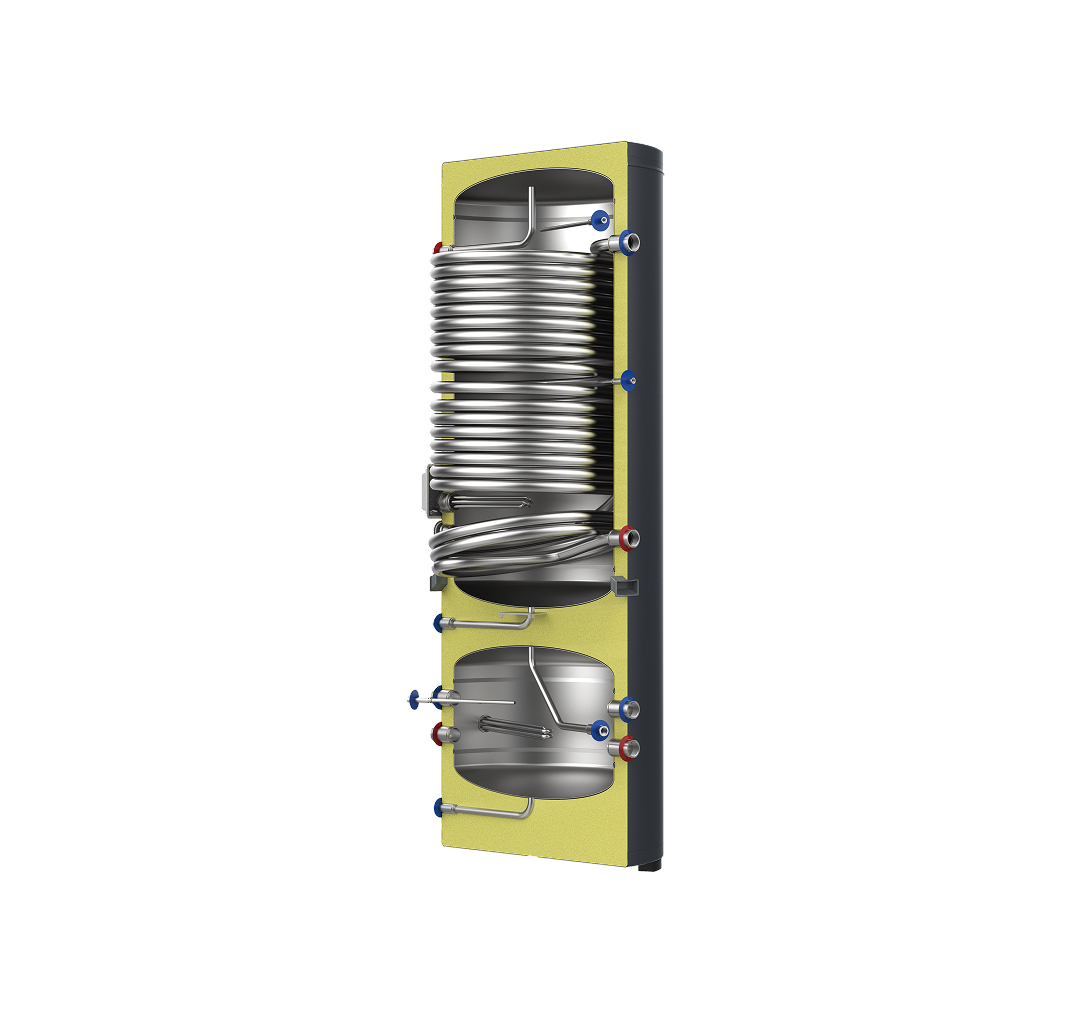

Warmtewisselaar

Model Warmtewisselend oppervlak Diameter Lengte
NE-F185+65WBHMIC6-SA 1,98 m² Ø28 mm 15 m
NE-F250+80WBHMIC6-SA 3,18 m² Ø32 mm 20 m
NE-F300+110WBHMIC6-SA 3,18 m² Ø32 mm 20 m

Afmetingen en gewicht

Model Afmetingen Netto gewicht Isolatiedikte
NE-F185+65WBHMIC6-SA Ø560 × 1895 mm 55 kg 44-43 mm
NE-F250+80WBHMIC6-SA Ø650 × 1895 mm 85 kg 49-50 mm
NE-F300+110WBHMIC6-SA Ø700 × 1895 mm 95 kg 49-50 mm

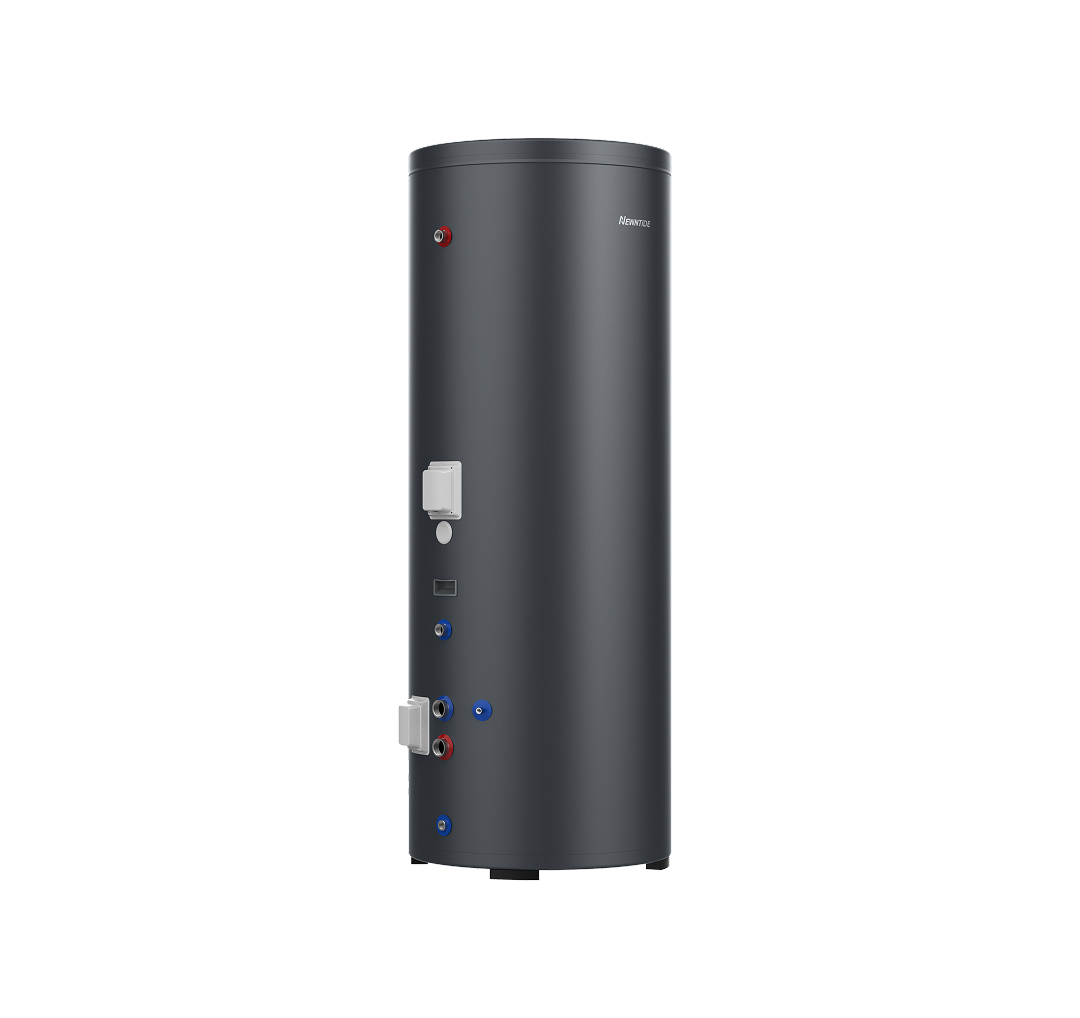

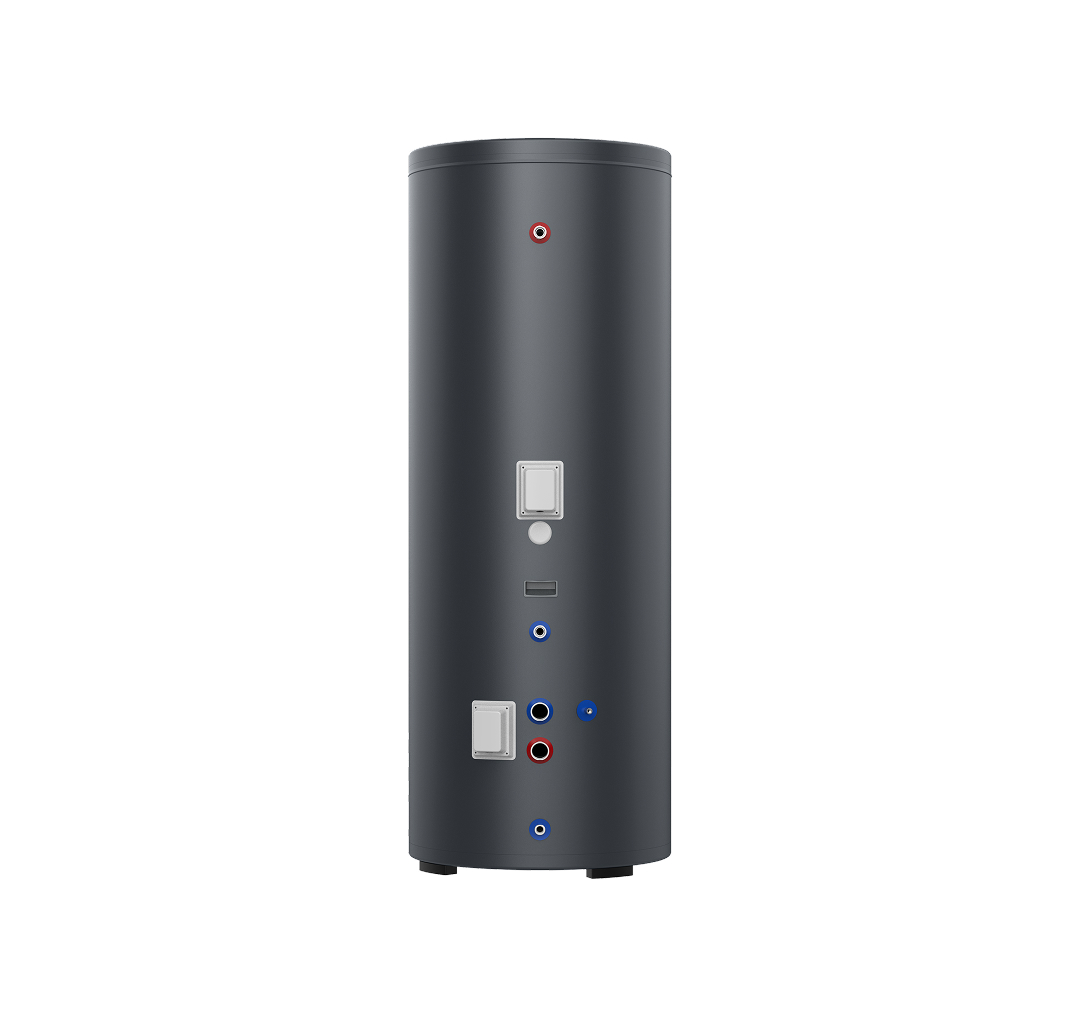

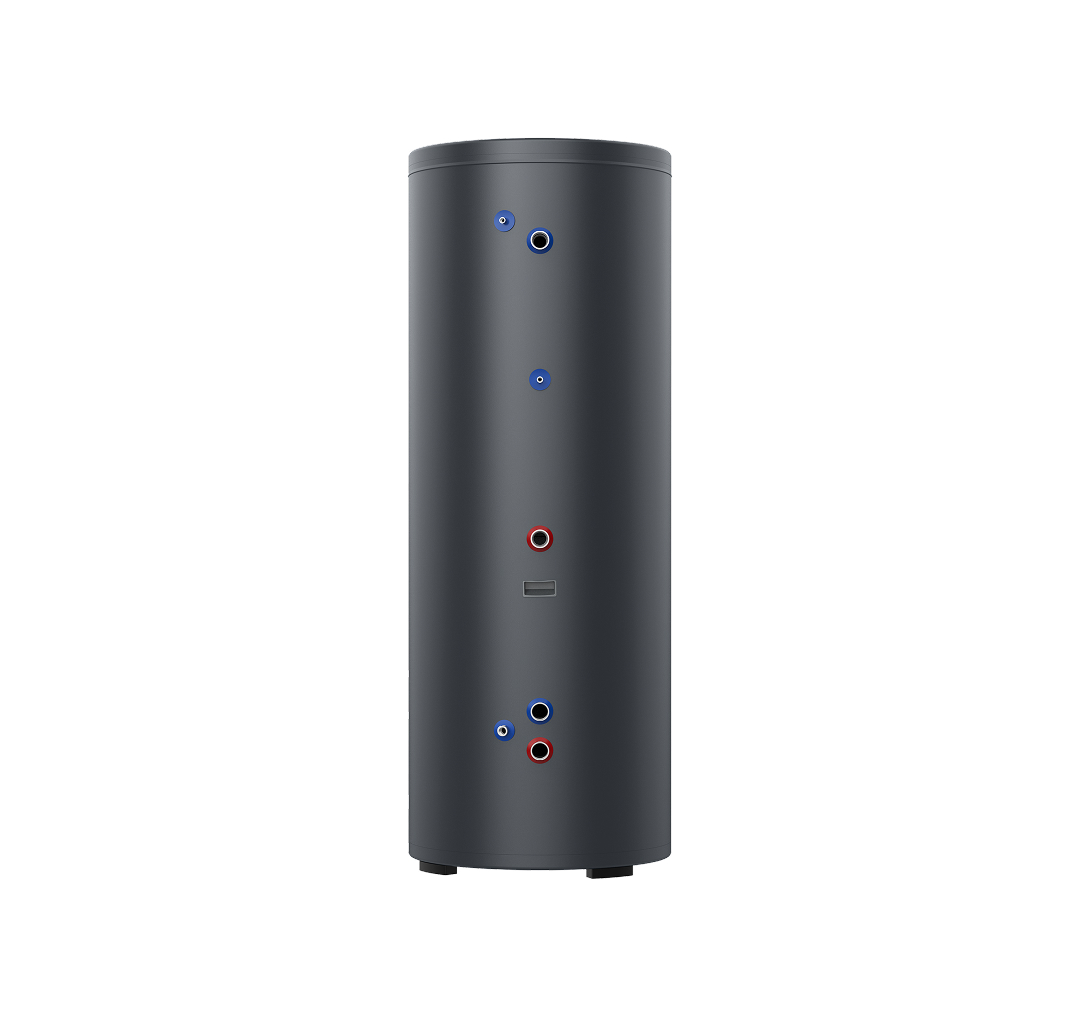

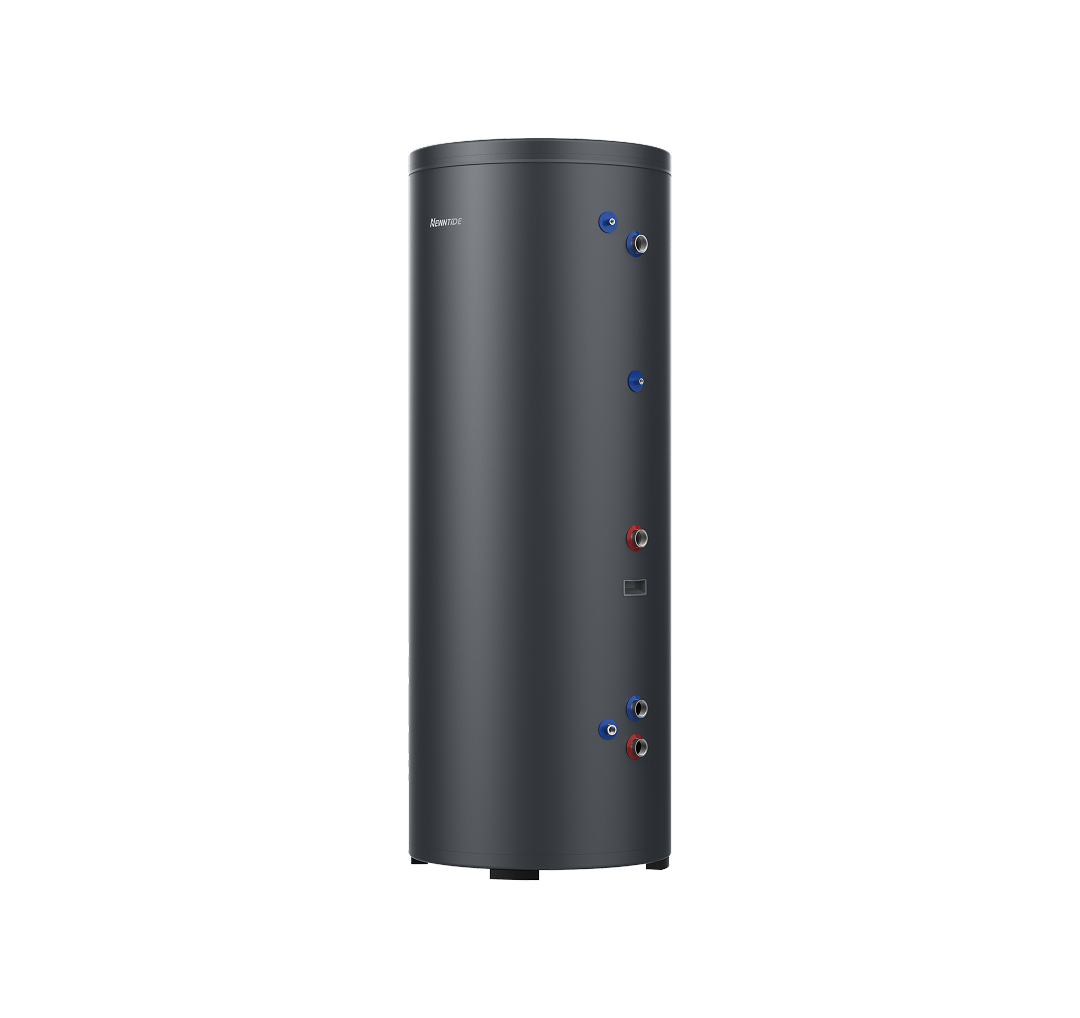

Aansluitmaten en posities

NE-F185+65WBHMIC6-SA NE-F250+80WBHMIC6-SA NE-F300+110WBHMIC6-SA
Afmetingen Ø560 × 1895 mm Ø650 × 1895 mm Ø700 × 1895 mm
Netto gewicht 55 kg 85 kg 95 kg
A 304,5 mm 295 mm 297 mm
B 379,5 mm 377,5 mm 382 mm
C 454,5 mm 460 mm 467 mm
D 890 mm 865 mm 870 mm
E 1323,5 mm 1399,5 mm 1401,5 mm
F 1403,5 mm 1479,5 mm 1481,5 mm
G 1543,5 mm 1579,5 mm 1581,5 mm
H 93,5 mm 95,5 mm 95,5 mm
I 304,5 mm 295 mm 297 mm
J 454,5 mm 460 mm 467 mm
K 635,5 mm 625,5 mm 636 mm
L 1675 mm 1645 mm 1657 mm

Maximale werkdruk

Model Maximale werkdruk tapwaterspiraal
NE-F185+65WBHMIC6-SA 1 MPa
NE-F250+80WBHMIC6-SA 1 MPa
NE-F300+110WBHMIC6-SA 1 MPa

Aanbevolen warmtepompvermogen

Uitvoering Warmtapwater CV-buffer Aanbevolen warmtepompvermogen
NE-F185+65WBHMIC6-SA 185 liter 65 liter 4-6 kW
NE-F250+80WBHMIC6-SA 250 liter 80 liter 9-20 kW
NE-F300+110WBHMIC6-SA 300 liter 110 liter 23-31 kW

Standaard en optionele componenten

Standaard Elektrisch verwarmingselement Magnesiumanode
Optioneel Geen
